В этой работе перед нами была поставлена задача при помощи фрактографии определить причину разрушения корпуса клапана.

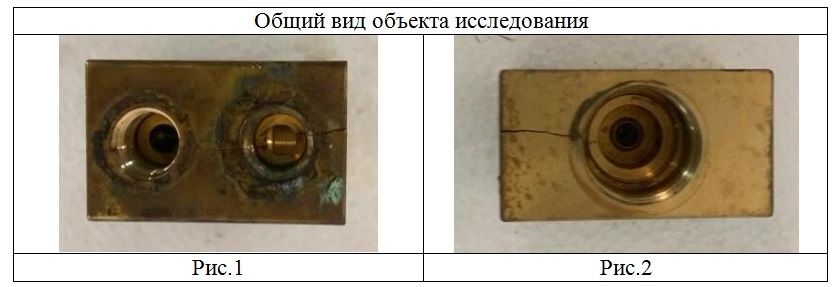

Общий вид корпуса клапана с трещиной представлен на рисунке.
В результате визуального осмотра объекта исследования установлено наличие продольной трещины, проходящей по всем телу клапана. Максимальное раскрытие трещины составляет порядка 1 мм. Следов пластической деформации и механических повреждений на поверхности клапана не обнаружено.
Для проведения изучения характера разрушения трещину решено было раскрыть. Исследование половинок излома проведено при помощи цифровой лупы с увеличением 20-60 крат.

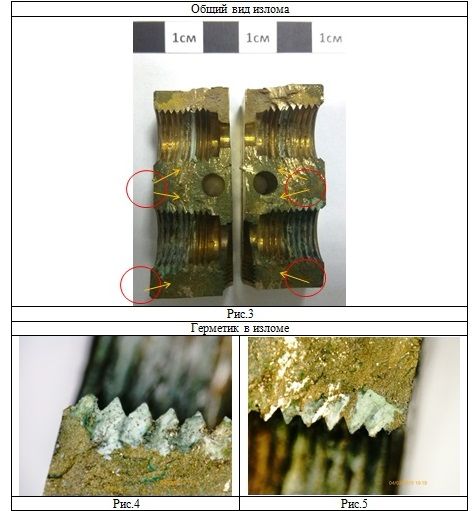

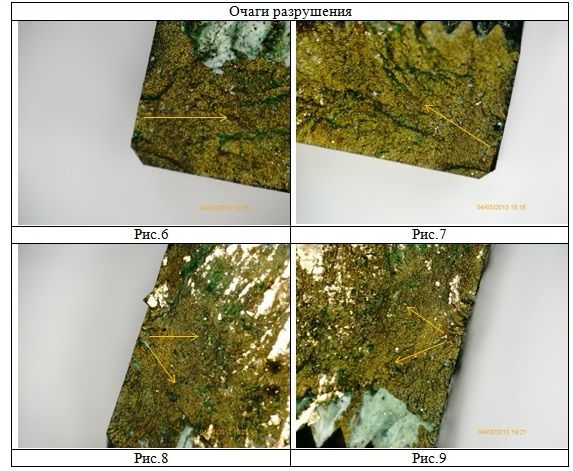

В результате фрактографического изучения поверхностей разрушения клапана установлено, что очаги разрушения (обведены красным, направление распространения роста трещины показано желтыми стрелками) находятся на поверхности грани, в которой высверлены два конических резьбовых отверстия, по сторонам одного из этих отверстий.
